​Linx Iris® – kamerabasert printkontroll for industrielle blekkstråleskrivere

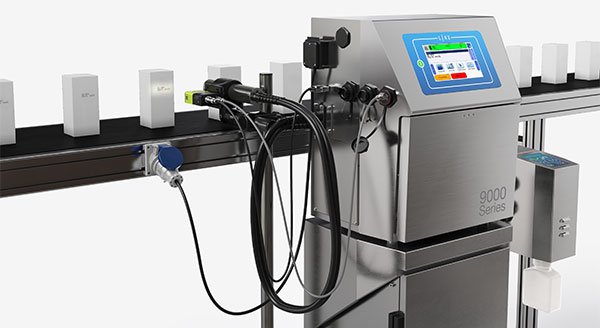

Linx Iris sjekker hver merking umiddelbart etter print.

Automatisk kontroll av produktmerkingen på produksjonslinjen

Linx Iris® er et integrert visionsystem utviklet for blekkstråleskriverne i Linx 9900-serien. Systemet kontrollerer automatisk at hver merking er til stede, korrekt, lesbar og plassert riktig. Helt uten behov for du/dere manuelt tar stikkprøver.

Linx Printing Technologies har lyttet til operatører og ledere innen produksjon og kvalitet, og har blant annet utviklet Linx Iris® for å gjøre produksjons- og pakkehverdagen så problemfri som mulig.

Ved å oppdage feil produktmerking umiddelbart reduserer Linx Iris® risikoen for svinn, dobbeltarbeid, reklamasjoner og kostbare produksjonsstans. Resultatet er høyere kvalitet, bedre sporbarhet og tryggere leveranser.

Automatisk printkontroll reduserer risiko og kostnader

Alle som produserer varer, vet at korrekt produktmerking er essensielt for en vellykket verdikjede. Manglende datomerking, feil batchnummer eller uleselige koder kan føre til:

  • svinn.
  • ompakking og dobbeltarbeid.
  • bøter og/eller avvik hos kunder.
  • redusert sporbarhet.
  • tap av omdømme.

Med Linx Iris® blir hver eneste utskrift kontrollert automatisk mens produksjonen går.

Linx Iris sjekker produktmerkingen umiddelbart

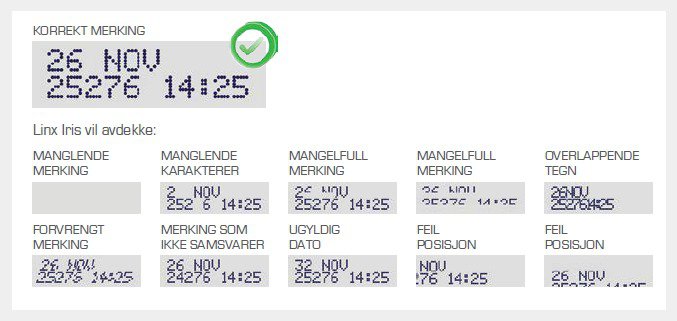

Dette er eksempler på feil og mangler i printingen som Linx Iris® vil “se”.

Kontrollerer at hver produktmerking er korrekt

Linx Iris® verifiserer hver print opp mot meldingen som er sendt fra skriveren.

Systemet kontrollerer blant annet:

  • At meldingen faktisk er printet.
  • At teksten, strekkoder, logo etc. stemmer med meldingen.
  • At datoer og batchnummer er gyldige.
  • At ingen tegn mangler.
  • At merkingen er komplett (ikke mangler deler av en kode, tall eller bokstav).
  • At utskriften er lesbar.
  • At det er merket på riktig sted på produktet.

Dersom en feil oppdages, varsles operatøren umiddelbart.

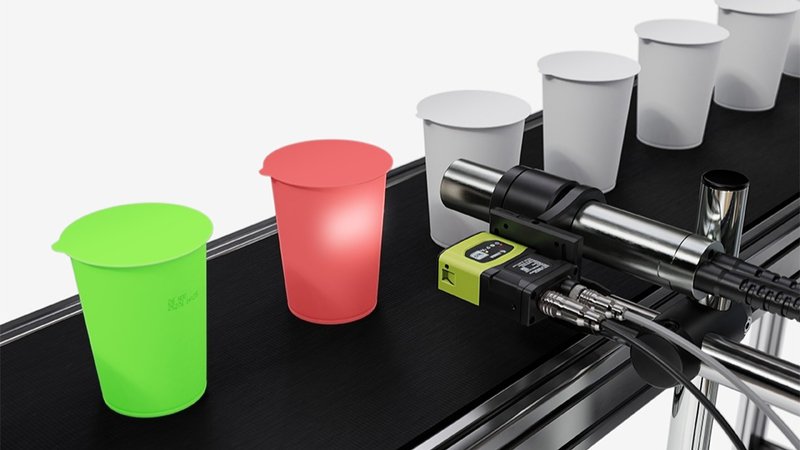

​Linx Iris® oppdager det dersom et produkt ikke er merket.
​Linx Iris® oppdager det dersom et produkt ikke er merket.

Reduser uplanlagt nedetid

Linx Iris® gjør mer enn å oppdage feil, det kan også bidra til å holde produksjonen i gang.

Du bestemmer selv:

  • i hvilken grad avvik skal aksepteres.
  • hvor mange feil som tillates før tiltak iverksettes.
  • hva som skal skje på linjen ved feil.

For eksempel kan systemet:

  • stoppe produksjonslinjen.
  • aktivere en varsellampe.
  • utløse alarm.
  • varsle operatøren.

Automatisk kontroll av produktmerking eliminerer behovet for manuelle stikkprøver, og reduserer risikoen for menneskelige feil.

Enkelt å installere og bruke

Linx Iris® er utviklet for produksjonsmiljøer, og er enkelt å ta i bruk.

Ingen ekstra programvare

Linx Iris® kobles direkte til Linx 9900-serien:

  • ingen ekstern PC.
  • ingen separat programvare.
  • ingen ekstra strømforsyning.
  • ingen kompliserte innstillinger.

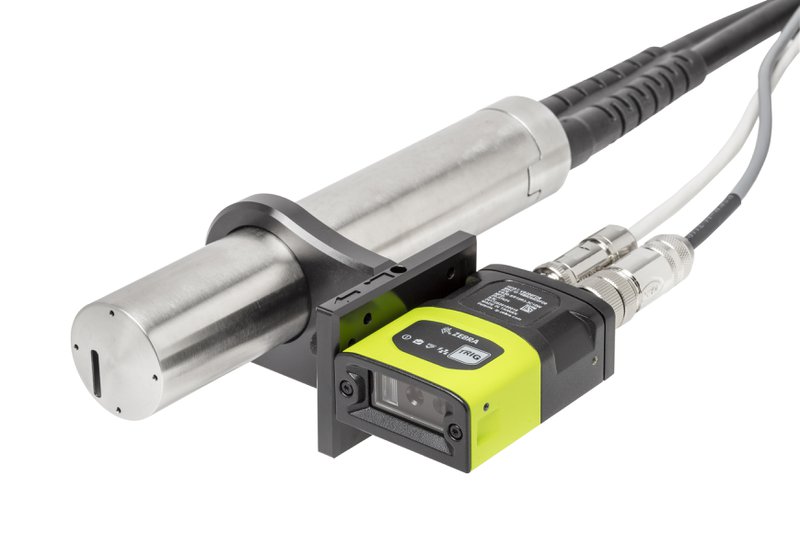

​Linx Iris® og skrivehodet Linx MK11
Skrivehodet føres gjennom braketten på ​Linx Iris®. Koble deretter kameraets kabler til Linx 9900-serie blekkstråleskriveren.

Se resultatene direkte på printerens skjerm

Alt styres fra skriverens touchskjerm.

Operatøren har full oversikt over følgende via skriverens touchskjerm:

  • kamerabilder i sanntid.
  • oversikt over registrerte merkinger.
  • godkjente og ikke godkjente merkinger.
  • statistikk over godkjente/ikke godkjente merkinger.

Det er derfor ikke behov for egne skjermer eller eksterne applikasjoner.

Enkelt oppsett ved nye produkter

Dette er alt som kreves når et nytt produkt skal produseres:

  1. Plasser et produkt med korrekt merking foran kameraet.
  2. Linx 9900-serien vil lese merkingen og lagre nøyaktig plassering og innhold.
  3. Følg instruksjonene på skjermen for å styre krav.

Den godkjente meldingen lagres automatisk og kan brukes igjen ved neste produksjonsserie.

Se filmen under for å lære mer.

Fordeler med Linx Iris®:

  • Automatisk kontroll av alle print.
  • Oppdager manglende merking.
  • Kontrollerer innhold, dato og batchnummer.
  • Varsler ved uleselige eller feilplasserte print.
  • Reduserer svinn og dobbeltarbeid.
  • Bedre sporbarhet.
  • Ingen ekstra PC eller programvare er nødvendig.
  • Enkel opplæring av operatører.
  • Integrert løsning for Linx 9900-serien.

Tekniske spesifikasjoner

Bildesensor 1/4″ CMOS Global Shutter
Oppløsning 1280 × 800
Kamera Monokrom
Kontrollhastighet Opptil 2,5 m/s
Maks. kontrollfrekvens 4 utskrifter per sekund
Maks. meldingslengde 80 mm
Meldingsinnhold Tekst, tall, 1D- og 2D-koder, logoer, symboler
Programvarefunksjoner Kontroll av at det er printet, lesbarhet, ROI (Region of Interest) og justerbare kvalitetsgrenser
Kapslingsgrad IP65

Vanlige spørsmål om Linx Iris

Hvilken merking kan Linx Iris kontrollere?

Systemet kan kontrollere tekst, datoer, klokkeslett, 1D- og 2D-koder, logoer og symboler, og løpenummer med lengde opptil 80 mm fordelt på to linjer.

Hvordan lærer systemet en ny merkemelding?

Operatøren plasserer et produkt med korrekt print foran kameraet og starter opplæringen via skriverens skjerm. Deretter lagres meldingen automatisk.

Hvordan monteres Linx Iris®?

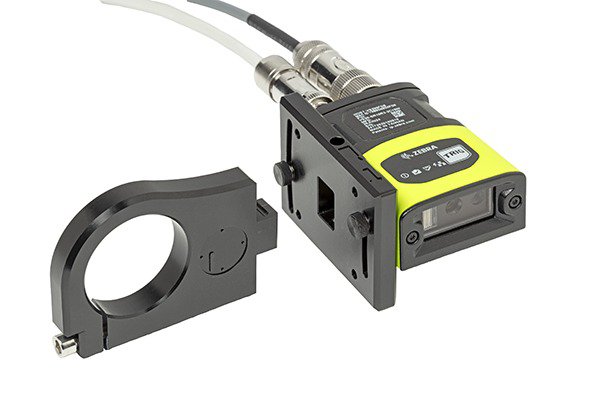

Kameraet kan monteres direkte på skriverhodet ved hjelp av Linx-brakett eller på separat stativ, avhengig av produksjonslinjens utforming.

Er visionsystemer kompliserte å bruke?

Nei. Linx Iris® er utviklet for enkel bruk. Hele løsningen styres direkte fra Linx-skriveren og krever verken separat PC, programvare eller strømforsyning.
