Riktig merking av trelast er tett knyttet til dokumentasjon, kvalitetssystem og markedstilgang, spesielt når dere leverer konstruksjonsvirke. Samtidig må selve merkingen og merkemaskinen tåle støv, fukt og høy linjehastighet, og være lesbar for både mennesker og skannere gjennom hele verdikjeden.
Denne guiden gir en samlet oversikt over:
- Hvilke standarder og ordninger som styrer merking av konstruksjonsvirke
- Hva CE-merking og NS-merking i praksis innebærer
- Hvordan dere velger mellom blekkstråleskriver (CIJ), merkelaser og etikettering
- Hvordan dere kan strukturere merkedata (inkludert strekkoder/2D-koder) for effektiv logistikk og sporbarhet
1) Standarder og ordninger dere må kjenne til
Norsk Standard og hvordan standardene henger sammen
Det er Standard Norge (standard.no) som fastsetter og utgir Norsk Standard, og de forklarer også oppbygningen av standardbetegnelser (NS, NS-EN, NS-EN ISO, NS-INSTA osv.). For sagbruk og høvlerier, er det særlig relevant at:
- NS-EN betyr europeisk standard fastsatt som Norsk Standard
- NS-INSTA betyr nordisk standard fastsatt som Norsk Standard (standard.no)
Styrkesortering og merking av konstruksjonsvirke
Norsk Trelastkontroll (trelastkontrollen.no) beskriver at medlemsbedriftene forplikter seg til kvalitetskontroll for å sikre at sortering av trelast etter NS-INSTA 142 og NS-EN 14081 gjennomføres korrekt, og de fremhever også viktigheten av korrekt merking av hver planke.
I praksis betyr dette at dere typisk forholder dere til:
- NS-INSTA 142: nordiske regler for visuell styrkesortering av trelast (online.standard.no)
- NS-EN 14081-serien: krav knyttet til styrkesortert konstruksjonstrevirke (inkludert merking/CE-merking i harmonisert kontekst) (trelastkontrollen.no)
CE-merking og sertifisering (system 2+ og intern produksjonskontroll)
Treteknisk (treteknisk.no) beskriver at CE-merking av konstruksjonsvirke er basert på harmonisert standard NS-EN 14081, og at dere må dokumentere samsvar i system 2+, som innebærer sertifisering av produksjonskontrollen i fabrikken.
De beskriver også at bedrifter skal merke konstruksjonsvirke med CE-merket, og at medlemmer i Norsk Trelastkontroll i tillegg kan merke med NS-merket.
2) Hva skal merkes – og hvor? (plank, pakke/bunt og dokumentasjon)
I sagbruk og høvleri er det nyttig å skille mellom tre nivåer:
Nivå A: Merking på hver planke (individmerking)
Stykkmerking er viktig når:
- materialet håndteres videre stykkvis (kapping, høvling, impregnering, byggeplass)
- dere vil sikre entydig sporbarhet tilbake til skift/ordre/sortering
- dere vil redusere reklamasjoner og tvil om kvalitet/klasse
Norsk Trelastkontroll løfter frem korrekt merking av hver planke som et tydelig fokusområde.
Teknologisk implikasjon: Individmerking av trelast krever vanligvis høy driftssikkerhet on-the-fly langs linja og god kontrast på ujevne overflater. Her kan det passe med CIJ blekkstråleskriver eller merkelaser, avhengig av overflate og krav til varighet.
Nivå B: Merking på pakke/bunt
Pakkemerking brukes for:
- lagerstyring (plassering, opptelling, FIFO)
- plukking/levering (riktig bunt til riktig kunde)
- maskinell lesing (strekkode/2D)
Her er etikettering ofte det mest fleksible: stor informasjonsmengde, enklere skanning, og mulighet for GS1-standardiserte koder.
Nivå C: Medfølgende dokumentasjon
CE-merking/klassifisering av trelast henger i praksis alltid sammen med dokumentasjon (for eksempel leveringsdokumenter og ytelses-/samsvarsdokumentasjon i aktuelle leveranseoppsett). Treteknisk peker på at system 2+ krever sertifisert produksjonskontroll og revisjoner, som i praksis betyr at merkedata og rutiner må være styrt og etterprøvbare. (treteknisk.no)
3) Slik velger dere merketeknologi: blekkstråleskriver, merkelaser eller etiketter
Valget bør styres av fem faktorer:
- Linjehastighet og avstand (merking i bevegelse, avstand fra skrivehode til emne)
- Trelast overflate (skurlast, høvlet, fuktig, impregnert)
- Plassering (ende eller top)
- Lesbarhet (menneske, kamera, skanner)
- Varighet (slitasje)
- Datainnhold og størrelse (kun tekst eller med og strekkode/2D, lengde)
ACT Logimark sin temautgave for trelast og byggevare beskriver merking med blekk, Linx laser og etikett/etikettering, inkludert integrasjonsmuligheter. (act-gruppen.com)
Sammenligning i praksis (hurtig oversikt)
| Behov i sagbruk/høvleri | CIJ blekkstråleskriver | Merkelaser | Etikett/print & apply |
|---|---|---|---|
| Stykkmerking på trelast i høy hastighet | Svært godt egnet | Ikke egnet | Egnet |
| Ujevn/porøs overflate (skurlast) | Ofte robust løsning | Krever testing | Etikett kan få dårlig vedheft uten riktig materiale/lim |
| Mye informasjon + strekkoder | Avhenger av overflate | Mulig, men ofte best for mer kompakt info | Best egnet (stor flate, høy kvalitet på printet) |
| Sporbarhet på bunt/pakke | Mulig (direkte på strapping/tre/emballasje) | Uegnet | Svært godt egnet (GS1-128/2D, plukk/levering) |
| Tøffe miljø (støv, vibrasjon) | Industriell, men krever riktig plassering og vedlikehold | Robust, men krever avsug og innkapsling for HMS og sikkerhet | Robust |
Blekkstråleskriver: velprøvde løsninger

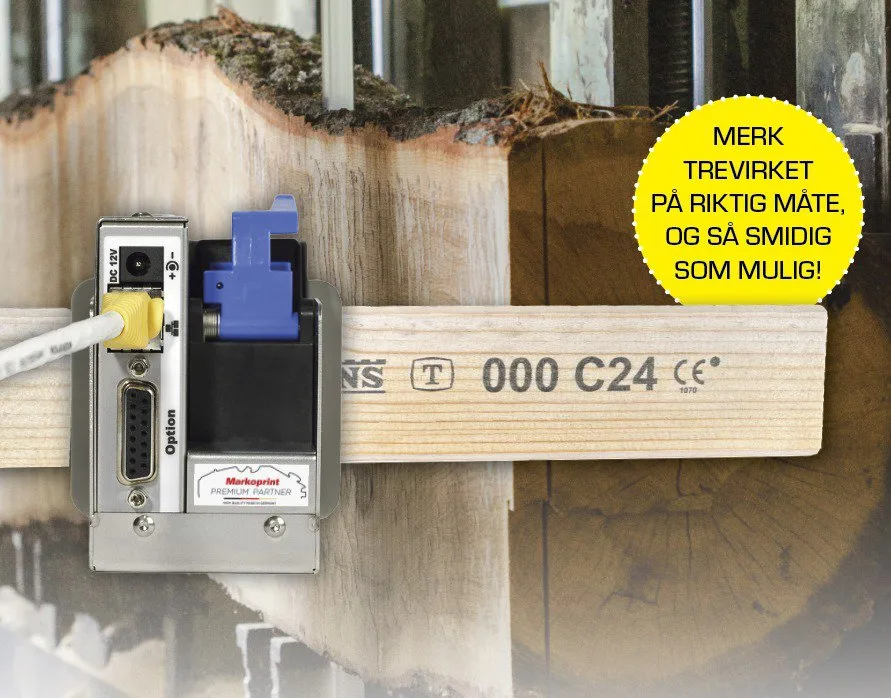

CIJ blekkstråleskriver (continuous inkjet) kan være et godt valg, men innen blekkstråleskrivere vil en HP TIJ-skriver ofte være førstevalget når dere skal merke plank kontinuerlig i produksjon. Med riktig blekk og korrekt oppsett får dere tydelig tekst og enkle koder i høy hastighet. Et konkret eksempel fra ACTs sortiment er Markoprint X1Jet, som er en blekkstråleskriver med svært høy oppløsning (skriver logoer, symboler og 2D-koder som Datamatrix/QR).
Typiske bruksområder i sagbruk/høvleri
- Kvalitets-/sorteringsmerking (klasse, dimensjon, skift/linje)
- Kort sporingskode (ordre, batch/lot, intern ID)
- Enkel avsender-merking (produsentkode/anlegg)
Viktige kjøpskriterier (som ofte avgjør drift)
- Kvalitet på lesbarhet på deres trelast (test på skurlast vs høvlet)
- Serviceintervall, rengjørings- og vedlikeholdsrutiner
- Alternative plasseringer langs linjen (maks. avstand, støv/vibrasjon)
Merkelaser: lite vedlikehold, permanent merking
Lasere kan gi svært tydelig merking, og de bruker ikke forbruksvarer. CO2-lasere kan egne seg til trelast, laserne kan integreres i linjer eller stå som arbeidsstasjon. (act-gruppen.com)
Når laser er et særlig godt valg
- Når dere vil ha permanent merking uten bruk av forbruksvarer
- Når dere har kontroll på overflate og kontrast (test er avgjørende)
- Når dere ønsker presis grafikk (logo, symboler, tydelige tegn)
Viktige avklaringer før dere bestemmer dere
- Sikkerhet (innkapsling, prosedyrer)
- Støv/avsug og optikk (trestøv kan påvirke stabilitet uten riktig oppsett)
- Plass i linjen og krav til fokusavstand
Etikettering og print & apply: best for pakker/bunter
For bunt-/pakkemerking med trelast gir etikett ofte høyest kvalitet og mest fleksibilitet: dere kan ha stor tekst, kundespesifikke felt og standardiserte strekkoder.
ACT Logimark beskriver print & apply som en løsning der etikettprinter og applikator jobber sammen og påfører etiketter automatisk i én prosess. (act-gruppen.com)
Eksempler på relevante løsninger i ACTs sortiment:
- Pakkelappskriveren Godex HD830i etikettprinter for manuell påføring (act-gruppen.com)
- Weber LA 4050 industriell print & apply-løsning for krevende oppgaver (act-gruppen.com)
Etiketten er bare like god som materialvalget
I trelast / høvleri må etiketter ofte tåle:
- kulde/temperaturvariasjoner
- fukt/kondens
- ru treverk/emballasje og mekanisk slitasje
Derfor bør dere velge riktig:
- etikettmateriale
- limtype (tilpasset krevende overflater)
3) Strekkoder, 2D-koder (for sporbarhet og effektiv drift)
Bunter og pakker med trelast kan med fordel merkes med 2D-koder:
- raskt varemottak
- kontroll på lagerlokasjon og plukk
- reduksjon av feilleveranser
- Digitalt Produktpass, kobling mellom fysisk vare og digitale data (ordre, kvalitet, sertifikat)
Digitalt Produktpass (når dere vil knytte fysisk vare til digitale produktdata)
Digitalt produktpass er en del av EUs Green Deal, en strategi for grønn vekst som skal sikre et mer bærekraftig og konkurransedyktig Europa. Målet er å fremme bærekraftig produksjon og muliggjøre overgangen til sirkulær økonomi. EUs ambisjon er å gjøre bærekraftige produkter til normen og øke Europas ressursuavhengighet.
Kravet til digitale produktpass vil kreve at alle leverandører, produsenter og importører blir nødt til å oppgi informasjon om produktene som selges i EU. (Kun matvarer, dyrefor og medisiner vil bli unnlatt de nye reglene). DPP innebærer at hver produsent må kunne levere detaljert, verifiserbar og strukturert informasjon om produktene sine. GS1-standarder ligger allerede i bunn for en stor del av global vareflyt, og passer naturlig inn i DPP-arkitekturen. Derfor jobber vi målrettet for at standardene våre skal integreres på en måte som gjør overgangen enklest mulig for norske virksomheter. (gs1.org)
I praksis kan dette kombineres med alle teknologiene over:
- Etikett med 2D-kode på bunt/pakke (ofte mest skannevennlig).
- Blekkstråleskriver for 2D-kode på emballasje/underlag der det fungerer.
- Laser for varig 2D-kode på egnet overflate der kontrast og hastighet tillater det.
4) En praktisk sjekkliste for sagbruk og høvlerier
- Avklar hvilke produktgrupper som er konstruksjonsvirke (og dermed typisk CE-merking iht. relevant standard- og sertifiseringsoppsett). (treteknisk.no)
- Velg merkestrategi per nivå: plank (stykk), bunt/pakke, dokumentasjon.
- Velg teknologi etter miljø og data: CIJ for stykk i fart, laser for varighet der det passer, etikett for logistikk og skanning. (act-gruppen.com)
- Test lesbarhet i virkeligheten: på deres treoverflate, i deres hastighet, med deres støv/fukt.
- Sikre at produksjonskontroll og merkedata er etterprøvbar (system 2+ og revisjoner er en realitet for CE-merking av konstruksjonsvirke). (treteknisk.no)
- Vurder Norsk Trelastkontroll dersom dere skal bruke NS-merket og ønsker en tydelig kvalitetsprofil i markedet. (trelastkontrollen.no)
5) Vanlige feil (og hvordan dere unngår dem)
- Merking blir etterarbeid: Hvis merkedata ikke er en integrert del av flyten, kommer feilene (feil klasse, feil dato, feil ordre).
- For lite kontrast og for liten tegnstørrelse: Spesielt på skurlast og i støvete miljø.
- Etikett som ikke tåler virkeligheten: Feil lim/materiale gir avfall og omarbeid.
- Manglende datastyring: Uten klare regler for hvem som eier dataene (produksjon, kvalitet, IT) kan merkingen bli inkonsistent.
